马鞍山研磨白刚玉粒度砂直销

白刚玉粒度砂是一种高档耐火原材料，主晶相为α-Al2O3，色泽洁白。具有体积密度大、气孔率低、体积稳定性和抗热震性好等特点。研磨白刚玉粒度砂直销适用于大型铸钢件,特别是合金铸件型、芯面砂、涂料和熔模铸造的制壳材料,同时可作为淬火钢、合金钢等半精磨,精磨磨料。白刚玉粒度砂产品粒度按国际标准以及各国标准生产，可按用户要求粒度进行加工。马鞍山白刚玉粒度砂通用粒度号为 F4~F320，其化学成份视粒度大小而不同。突出的特点是晶体尺寸小耐冲击，因用巴马克球磨机加工破碎，颗粒多为球状颗粒，表面干洁，易于结合剂结合。

白刚玉磨料又称抛光磨料，是如今受欢迎的环保磨料之一，可是，很多人不知道抛光选多大的粒度，白刚玉磨料具有磨削性能好，纯度高，晶体质量好，不易破碎，适用规划广，价格便宜等特色,许多的工作都会挑选运用它，马鞍山白刚玉粒度砂直销合适用于各种常见的钢材，通用的钢材、可冶炼铁，在运用时不起爆、不粉化、不开裂,适用许多工作；而跟着抛光技能的不断发展，抛光白刚玉商场逐步发展起来，现在商场上白刚玉粒度砂一般的粒度为6#-240#，但是跟着用户关于抛光精度的要求进步，需求的白刚玉抛光砂粒度规划也有所扩展，许多厂家用的类型都开端增加到800#，研磨白刚玉粒度砂不过总的来说，现在20#以下的类型现已很少再用了，运用较多的类型是20#-800#之间，而150#是个黄金号，许多的厂家和客户运用，在客户对产品质量要求越来越高的情况下，抛光砂的商场也会愈加广阔。

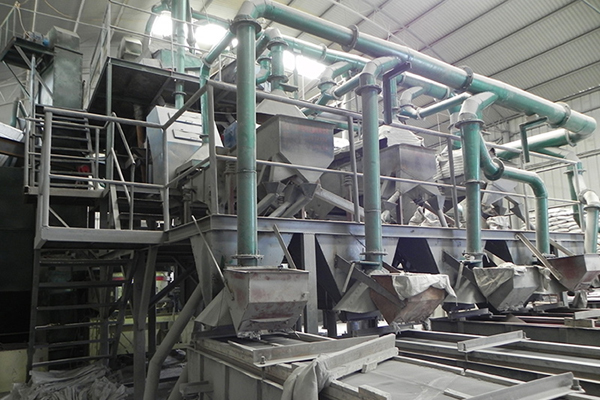

加工白刚玉研磨粉，首先要选好原料。原料应为砂轮厂护芯料，结晶含盆>=98.5%，其粒度为36#, 46#, 100#,所用原料中SiO2的含量应尽量少。使用的设备有球磨机、玻璃缸、高温电护、供炉、清洗槽及通风箱等。白刚玉研磨粉的加工技术过程简述:粉碎。把一组直径不同的淬火钢球同原料放入滚筒内，加水，放上橡皮垫并将盖子密封，然后使滚筒转动，在钢球的撞击下，将磨料粉碎。粉碎1公斤原料，需用钢球的总重量约为3公斤。酸洗与水洗。目的是洗掉磨料中的铁杂质。分选。采用水选法在玻璃缸内进行分选。水同白刚玉研磨粉的重量比大致为10-16:1。马鞍山研磨白刚玉粒度砂烘干。在烘千箱内升温100-200摄氏度烘干，烘干后用玻璃研棒或牛角匙将结块研细。缎烧。将白刚玉研磨粉放入电炉或者马福炉中，从常温升至850度，对w0.5-W1白刚玉研磨粉有时可达1200度,然后保温5小时。白刚玉粒度砂直销浸泡。嵌砂研磨以及精抛时用的磨料均需浸泡处理。浸泡要求是:将0.4克硬脂酸加上20克研磨粉再加上200毫升肮空汽油，放入磨口玻璃瓶内浸饱七天以上。

白刚玉物理性能:晶形 ：三方晶系化学性质：两性与酸反应：在王水中和氢氟酸中稍有腐蚀与碱反应：仅与强碱热溶液稍有反应氧化还原效果：马鞍山白刚玉粒度砂否密度：3.90 g/cm3硬度：努谱硬度 2000 - 2200 Kg/mm2，莫氏硬度 9.0颜色：研磨白刚玉粒度砂白色熔点：2250 C最高使用温度：1900 C比热：(Cal/g. C) 0.26 (20 - 90 C)热传导系数 室温 900 C(Cal/cm3. sec. C)折光率：e=1.760 w=1.768(Na line)电阻率：30 C 300 C 900 C 1600 C(cm)10 16 10 13 10 5 10 4线膨胀系数：7 - 9 (0 - 1600 C)

电熔白刚玉在生产过程中遇到的常见问题：放炮特征：炉内突然轰响，喷出大量热气，火团，无炉衬时，放炮处炉壳发红，严重时造成漏炉。造成原因：炉底，炉衬潮湿，原料潮湿，外界水浸入，料层过厚，马鞍山白刚玉粒度砂直销操作不当，造成炉内气压过大。解决措施：防止炉底潮湿；控制原料水分；加强操作，保证料层均匀；无衬炉加大冷却水量；及时处理，打碎凝结块，平整炉料；“抠炉衬”特征：熔液和炉衬反应，研磨白刚玉粒度砂熔液翻腾跃过料层，严重时，加料难以压住，甚至出现漏炉事故。造成原因：操作不当，加料不均或不适，电极外侧料层过薄，电极距炉壁太近，电压过低等。解决措施：在电极外侧加入白刚玉乏料，粒度20—40mm；调整电压或电极距离；减小电流，降低输入功率，加大冷却水量；必要时停炉处理。
